今日は弊社にあるカム式の自動旋盤についてちょっと触れてみたいと思います。

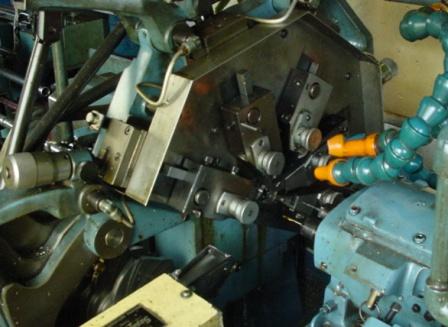

一つ写真を貼り付けましょうか。↓
ざっとこんな感じです。
うちの場合、ツールは4,5本、ついて、あと
穴加工の3軸があります。
カム軸という軸があって、例えばチャックの開閉、
主軸台の送り、穴加工関係、外径加工、突切り等
それぞれのカムを取り付けて、そのカムが1周
(360°)したらそのカムの形状に合わせて
バイトが動き、製品が1個加工し終わっていると
いった感じです。
( 僕の不慣れな説明でわかるかどうか(^^;) )
カム式の長所
<量産加工に向いている>
少し前のNCと比べたら、断然カム式の方が
数量が上がります。
それは、ツール交換の早さにあります。
例えば、外径横引き加工をして、そのバイトが
逃げ始めると同時に次のバイト(突切り等)が
加工を始める。という具合です。
弊社の例で恐縮ですが、外径φ4、全長2.5
内径φ2(公差幅0.008)、外周ローレット加工の場合
弊社のNCで約3,500ヶ/1日出来ますが、これが
カム式だと約5,000ヶ/1日出来ます。
こんな感じで月産20万個に対応した時期もありました。
カム式の短所
<加工に制限がある>
・加工形状
例えばワッシャー、カラーのようなパイプ形状
や、ピンのような比較的簡単な形状には向いて
いますが、複合的なものや、深く、特殊なザグリものには
向いていないようです。
・加工条件
回転数一定の為、ドリルは1500rpm,外径は5000rpmと
いった感じで回転数を途中で変えることが出来ません。
その為、それが原因で、工具寿命が短くなり、面粗さや
寸法に影響がでたり、バリの原因になったりします。
まぁ上記は、あくまで弊社の思いであって、見る人に
よって意見はそれぞれあると思います。
ここ数年、NCはフル稼働になっても、カム式が
フル稼働になることはなくなりました。
やはり、時代でしょうか?しかしカム式での加工の
仕方をNCで生かしたり出来て、加工の幅が広がる
という点ではまだまだ無くてはならない存在です。
こんな製品カム式で出来ないかなぁとお思いの方おられ
ましたら一度お問い合せ下さい。
うまく行けばコストダウンに繋がるかも!?ですよ。
