精密切削加工の極み！　vol.2.2

以前ネタにしました。試作（トライ）加工について。
徐々にですが、進んでいます。

先月末～先々週はSUS４４０材のトライ加工。

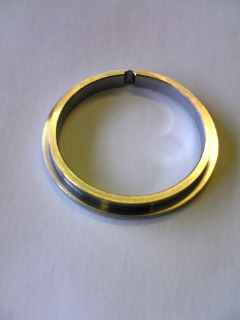

先週はS45Cの調質材でのトライ加工。


ツガミのM５０SYにて対応

外径φ４３～φ３９、内径φ３５の加工。
内径にR溝加工があり、この加工によって、径寸法に影響が。

歪みが生じて、寸法レンジがあまり無いため下手をすると
公差外となってしまう。。。




今回対応してくれたAさん。ご苦労様でした！

面粗さ、寸法の仕上がり具合等々、問題ないと思ってます。
金曜日の夜のうちに加工、検査、データ作成を済まして
土曜日に運送便へ持ち込み。

来週お客様での確認です。
どうなっていくか？今後の展開が楽しみです。


先月末～今月はじめにかけては、SUS４４０材でのトライ加工。
こちらは、長～いスリ割り加工があり、自動盤内での加工は
無理。
協力業者さんと合同で対応。


最初ブランク加工は僕が対応。
外径寸法に１箇所ミクロン公差が。。。しかし外削加工は意外と
難なく終了。


しかしスリ割り加工で大苦戦。。。
スリ割の長さがL１９程度あり、刃が全く持たない。。。
最初、カッターでやりましたが途中で断念。。。

結局エンドミルでの加工。これも何本も使ってしまったようです。


SUS４２０は経験あるのですが、その感覚と比べるスリ割り加工は
非常に困難を極めました。。。
外径加工は全く気にならなかったのですが。

この感じだと、ドリル加工等の内径加工も難しいのかも知れません。
勉強なりました。

今後量産検討に向けていい経験になったし課題材料も見つかって
さらにスキルアップできるかも知れませんね。
・
・
・
とりあえず２点試作加工完了しましたが、まだ残り数点。。。
頑張って対応しなければ！！！



---------------------------------------------------------
